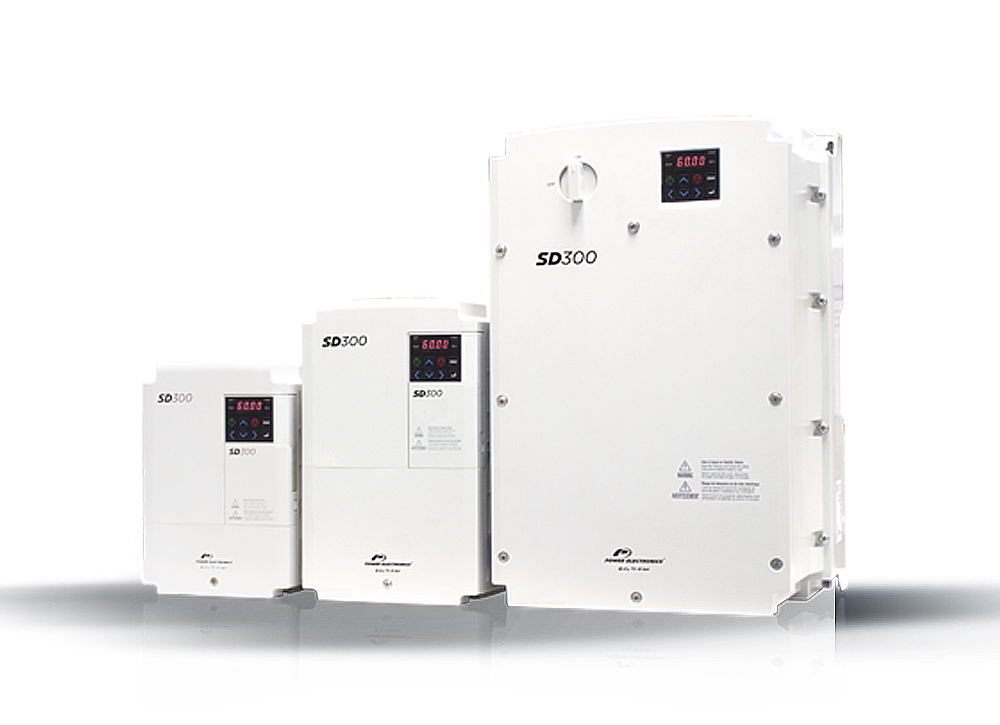

SD300 Serie in 230 & 400V

Frequenzumrichter mit Spannungs-Vektor-Regelung für alle Einsatzzwecke in IP20 (Bis 90kW) und IP66 (Bis 22kW) in 230/400V
IP66 Variante mit Hauptschalter, sicherer Drehmoment Abschaltung STO, eingebauten EMV-Filtern

Funktionen

  • Integrierter PID Regler
  • Kontrollierter Stop bei Netzausfall
  • Sichere Impulssperre
  • PTC-Kaltleitereingang
  • Mit Eingebauten EMV-Filter
  • CE, UL Zertifiziert

Spezifikation

  • Eingangsspannung: 230/400V; -20% bis +10%
  • Netzfrequenz: 50 bis 60Hz; +/- 5%
  • Ausgangsleistung: 0,1 bis 90,0kW in IP20; 0,4 bis 22,0kW in IP66
  • Einsatztemperatur: -30°C bis +50°C
  • Schutzart: IP20 oder IP66
  • Überlastfähigkeit: 150% für 60s

Ein- und Ausgänge

  • 7 (IP66: 5) digitale Eingänge
  • 1 Relaiausgang
  • 1 Optokoppler Ausgang
  • 2 Analoge Eingänge (0-10V; 4-20mA)
  • 1 Analoger Ausgang (0-10V; 4-20mA)
  • 1 Pulseingang (0-32kHz)
  • 1 Pulsausgang (0-32kHz)

Zubehör

  • SD3-PB Profibuskarte
  • SD3-ETH Ethernet Schnittstellenkarte
  • SD3-ETC Ethercat Schnittstellenkarte
  • SD3-IO Ein-Ausgangserweiterung
  • SD3-Profinet Schnittstellenkarte

Technische Daten

Version in der Schutzart IP20

GrößeAbmessungen IP20Gewicht in kgBezeichnungNennstrom (A) bei 50°CLeistung (kW) bei 400V; max. 50°CNennstrom (A) bei 40°CLeistung (kW) bei 400V; max. 40°CMax. Strom (A)
1F150x284x1975,5SD300242F1,30,42,00,752,6
1F150x284x1975,5SD300342F2,40,753,11,53,6
2F150x284x1975,5SD300542F41,55,12,26,0
2F150x284x1975,5SD300742F5,52,26,948,0
3F200x355x22210SD301042F9,0410,05,513,5
4200x355x22210SD301642F12,05,516,07,518,0
4250x385x29520SD302342F16,07,523,011,024,0
5250x385x29520SD303042F24,011,030,015,036,0
5281x462x29530SD303842F30,015,038,018,545,0
6281x462x29530SD304442F39,018,544,022,058,0
6300x594x30041SD305842F45,022,058,030,068,0
7  SD307542F61,030,075,037,090,0
8  SD309042F75,037,091,045,0102,0
8  SD310542F91,045,0107,055,0137,0
9  SD314042F110,055,0142,075,0165,0
9  SD317042F152,075,0169,090,0225,0



Technische Daten

Version in der Schutzart IP66 mit Hauptschalter

GrößeAbmessungen IP66Gewicht in kgBezeichnungNennstrom (A) bei 50°CLeistung (kW) bei 400V; max. 50°CMax. Strom (A)
1l180x257x1743,5SD300146F1,30,42,0
1l180x257x1743,5SD300246F2,40,753,6
2l220x259x2015,3SD300446F4,01,56,0
2l220x259x2015,5SD300646F5,52,28,3
2l220x259x2015,6SD300946F9,04,013,5
3l250x328x2278,8SD301246F12,05,518,0
3l250x328x2278,9SD301646F16,07,524,0
4l260x400x2459,6SD302446F24,011,036,0
4l260x400x2459,8SD303046F30,015,045,0
5l300x460x25012,4SD303946F39,018,558,5
 300x460x25012,4SD304546F45,022,067,5
