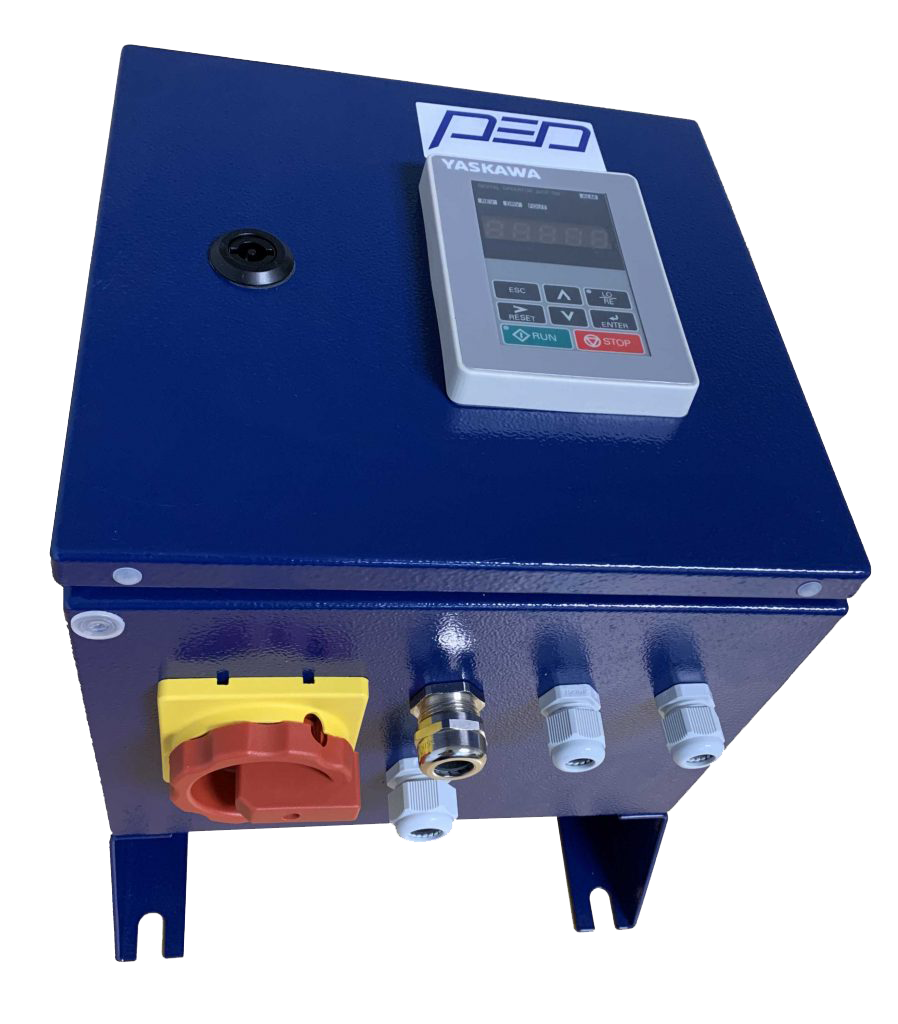

Frequenzumrichter mit Spannungs-Vektor-Regelung für alle Einsatzzwecke in IP54 von 0,25 bis 18,5kW in 230V und 400V.
Metallgehäuse für besseren Schutz und bessere EMV Verträglichkeit.
Sicherere Dehmoment Abschaltung STO.
Mit integrierten EMV Filter C3.
LED Anzeige.
| Ausstattung | ERW0 | ERW1 | ERW2 | ERW13 | ERW14 | ERW15 | ERW16 | ERW17 |
| Gehäuse in IP54 | X | X | X | X | X | X | X | X |
| Display JVOP 182 | X | X | X | X | ||||
| Hauptschalter | X | X | X | X | ||||
| EMV C2 Filter | X | X | X | X |
Funktionen
- Integrierter PID Regler
- Kontrollierter Stop bei Netzausfall
- Sichere Impulssperre
- CE, UL Zertifiziert
Optionen
- Mit Display-Anzeige JVOP182
- Mit Hauptschalter
- Mit EMV C2 Filter
Spezifikation
- Eingangsspannung:
- 230V 1Ph.: 200 bis 240V; -15% bis +10%
- 400V 3Ph.: 400 bis 480V; -15% bis +10%
- Netzfrequenz: 50 bis 60Hz; +/- 5%
- Ausgangsleistung: 0,10 bis 30kW
- Einsatztemperatur: -10°C bis +50°C
- Schutzart: IP20 / IP54 (Optional)
- Überlastfähigkeit: 150% für 60s
Steuer Ein- und Ausgänge
- 7 digitale Eingänge (Frei zuordnungsbar)
- 1 Ausgangsrelais (Frei zuordnungsbar)
- 2 Open-Kollektor Ausgänge (Frei zuordnungsbar)
- 2 Analoge Eingänge (0-10V; 0/4-20mA; +/-10V)
- 1 Impulsfolgeeingang (max. 32kHz)
- 1 analoge Ausgänge (0-10V oder 4-20mA)
- 1 Impulsfolgeausgang ( 0-32kHz)
- 2 Eingänge Sicherer Halt
- 1 RS232/485 Schnittstelle Modbus RTU
- 1 USB Schnittstelle
Zubehör
- AI-A3 Zusätzliche analoge Eingänge (3)
- DI-A3 Zusätzliche digitale Eingänge (16Bitbinär)
- SI-N3 DeviceNet Schnittstellenkarte
- SI-C3 CANopen Schnittstellenkarte
- SI-T3 MECHATROLINK Schnittstellenkarte
- SI-P3 Profibus DP Schnittstellenkarte
- SI-EP3 Profinet Schnittstelle
- AO-A3 Zusätzliche Analoge Ausgänge (3)
- DO-A3 Zusätzliche digitale Ausgänge (6+2)
- PG-X3 Encoder Karte
Technische Daten
| Größe | Abmessungen in mm (BxHxT) | Gewicht in kg | Bezeichnung: | Nennstrom (A) bei 40°C | Leistung (kW) bei 400V; max. 40°C | Nennstrom (A) bei 50°C | Leistung (kW) bei 400V; max. 50°C | Max. Strom (A) |
| 1 | 250x250x250 | 0,7 | GA50CB001 | 1,2 | 0,18 | 0,8 | 0,37 | 1,2 |
| 1 | 250x250x250 | 0,7 | GA50CB002 | 1,9 | 0,37 | 1,6 | 0,75 | 2,4 |
| 1 | 250x250x250 | 1,0 | GA50CB004 | 3,5 | 0,75 | 3,0 | 1,50 | 4,5 |
| 1 | 250x250x250 | 1,8 | GA50CB006 | 6,0 | 1,10 | 5,0 | 2,20 | 7,5 |
| 1 | 250x250x250 | 1,8 | GA50CB010 | 9,6 | 2,20 | 8,0 | 3,00 | 12,0 |
| 1 | 250x250x250 | 2,7 | GA50CB012 | 12,2 | 3,00 | 11,0 | 4,00 | 16,5 |
| 2,9 | GA50CB018 | 17,6 | 4,00 | 25,0 | ||||
| 1 | 250x250x250 | 2,9 | GA50CA001 | 1,2 | 0,37 | 1,2 | 0,37 | 1,8 |
| 1 | 250x250x250 | 5,4 | GA50CA002 | 2,1 | 0,75 | 1,8 | 0,55 | 2,7 |
| 1 | 250x250x250 | 6,0 | GA50CA004 | 4,1 | 1,50 | 3,4 | 0,75 | 5,4 |
| 1 | 250x250x250 | 7,5 | GA50CA005 | 5,4 | 2,20 | 4,8 | 1,50 | 7,2 |
| 1 | 250x250x250 | 13,0 | GA50CA007 | 7,1 | 3,00 | 5,6 | 2,20 | 8,4 |
| 1 | 250x250x250 | 16,0 | GA50CA009 | 8,9 | 4,00 | 7,3 | 3,00 | 11,0 |
| 1 | 250x250x250 | 35,0 | GA50CA012 | 11,9 | 5,50 | 9,2 | 4,00 | 13,8 |
| 2 | 250x400x275 | 35,0 | GA50CA018 | 17,5 | 7,50 | 14,8 | 5,50 | 22,0 |
| 2 | 250x400x275 | 40,0 | GA50CA023 | 23,4 | 11,00 | 18,0 | 7,50 | 27,0 |
| 3 | 400x600x275 | 40,0 | GA50CA031 | 31,0 | 15,00 | 24,0 | 11,00 | 36,0 |
| 3 | 400x600x275 | 80,0 | GA50CA038 | 38,0 | 18,50 | 31,0 | 15,00 | 45,0 |
| 4 | 400x600x350 | 80,0 | GA50CA044 | 44,0 | 22,00 | 39,0 | 18,50 | 60,0 |
| 4 | 400x600x350 | 80,0 | GA50CA060 | 60,0 | 30,00 | 45,0 | 22,00 | 67,0 |
